Автопілот для трактора FJ Dynamics Autosteering kit (підрулювач)
Автопілот FJ Dynamics Autosteering kit
Повний комплект системи автоматичного рульового управління, який встановлюється на с/г техніку будь-якого виробника. Відмінна комплектація, в якій є все необхідне. Бренд і модель трактора не має значення, адже в комплекті є все необхідне для установки на будь-яку с/г техніку. Точність 2,5 см при роботі з базовою станцією, або від будь-якого постачальника платного RTK сигналу.
Комплект автоматичного підрулювання від FJ Dynamics має ряд переваг:
- навігаційна система не вимагає додаткових розблокувань, Ви отримуєте RTK прямо з заводу;
- перший бюджетний підрулюючий пристрій з ISOBUS;
- не вимагає додаткової покупки модемів (GSM RTK і радіо модеми інтегровані в монітор, зовнішня GSM антена дозволить працювати від мережі базових RTK GNSS станцій в місцях з поганою якістю мобільного зв'язку);
- швидкий монтаж системи (порядку 2-3 годин) дозволить переставляти автопілот на сезонну техніку;
- гарантія 12 місяців, яка передбачає заміну обладнання протягом гарантійного періоду.
Основні компоненти системи:

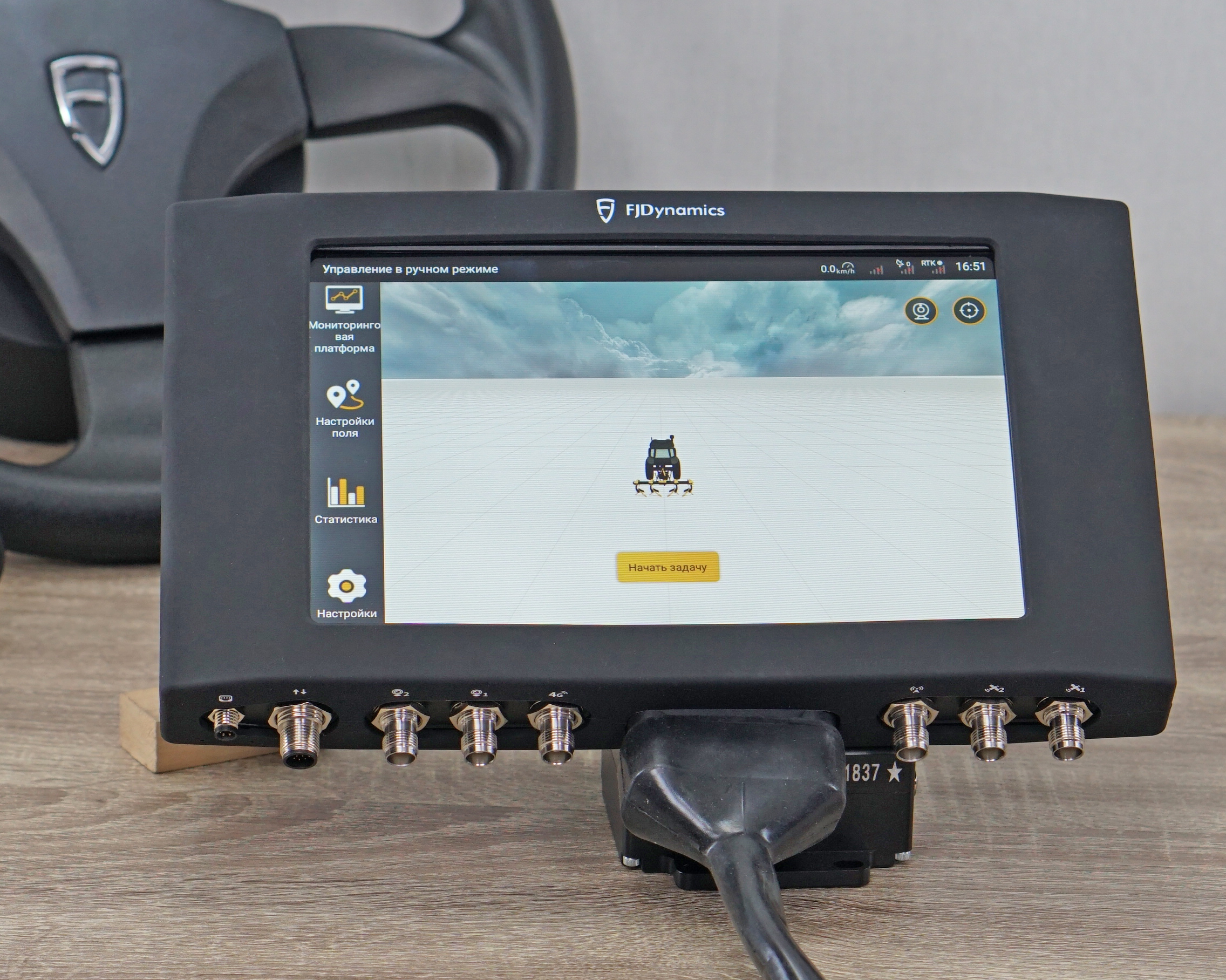

1. Удароміцний монітор 10,1 "(25,65 см), клас захисту IP65, який забезпечує управління і відображення всіх процесів автопілота, універсальна і звична користувачам операційна система Android дозволить швидко розібратися з настройками і роботою системи. Русифікований інтерфейс.
Монітор створено за принципом - "все в одному", на борту інтегрований GSM RTK модем 2G/3G/4G (отримання RTK поправок від мереж базових GNSS станцій), вбудований радіо RTK модем, в разі повної відсутності мобільного зв'язку, дозволить працювати від власної польової базової GNSS RTK станції по радіоканалу. Оперативна пам'ять 2 ГБ, внутрішня пам'ять 8 ГБ. Працює в різних температурних режимах: від -30 до +70.
2. Електромотор з рульовим колесом (підрулюючий пристрій), потужний мотор з максимальним обертовим моментом в 30 Нм дозволить провертати дуже туге кермо без шкоди точносним характеристиками системи. Універсальна система живлення 12 або 24 B.
Максимально швидкий монтаж і кріплення під всі види с/г техніки.
3. Система з 2-х GNSS антен. Дозволяє додатково прораховувати не тільки координати, але і курс, що сприяє більш точному визначенню місця розташування машини в просторі. Реалізація приймальні частини в такому форматі дає можливість виходу на лінію трактора вже при швидкості 0.8 км/год, а також здійснювати рух заднім ходом.
4. IMU інерційний вимірювальний модуль. Вбудовані акселерометр і гіроскопи розраховують фактичне розташування трактора (крен, тангаж, виляння) для компенсації ухилів і бічних зрушень машини на ділянках з горбистою місцевістю і схилах.
5. Датчик визначення кута повороту коліс. Дозволяє точно визначати кут повороту коліс трактора, в залежності від зміни траєкторії руху.
Режими роботи
- Пряма А-B
- Рух по кривій
- Рух по попередньо імпортованій траекторії
- Рух із розворотом
Установка автопілота FJ Dynamics Autosteering kit на різні трактории в Україні
Завдяки своїй універсальності система автопідрулювання вже встановлена на різні марки та типи тракторів.
Реальні кейси із установки:
- Case Magnum MX 310
- Т-150 К (ХТЗ)
- Massey Ferguson
- Deutz Fahr
- MTЗ (Беларус) 892
- MTЗ (Беларус) 1523
- MTЗ (Беларус) 1221.2
- Case 125
- New Holland 7060
- ХТЗ-243 К - шарнірно-зчленована рама
- Дисплей 10,1" (25,65 см)
- Виробник Fj Dynamics
- Країна виробник Китай
- Тип сигналу GPS, GLONASS, BEIDOU
- Тип GPS приймача RTK
- Точність 1-3 см
Більшість операцій при роботі в полі - це багаторазове повторення циклу руху від ряду до ряду, з розворотами в кінці гону. Така монотонність, в результаті призводить до втоми оператора, і витримувати постійну точність управління агрегатом стає практично не здійсненним завданням.
Білоруський "залізний кінь" під маркою МТЗ - один з найбільш відомих в Україні. Згадуючи в розмові трактор МТЗ він відразу ж асоціюється у багатьох аграріїв як універсальна бюджетна і надійна сільгоспмашина, здатна виконувати більшість рядових операцій з обробітку грунту. Порядку 10% всіх тракторів в світі виготовлені під брендом МТЗ.
