Осадкомер Третьякова О-1

Осадкомер Третьякова О-1 применяется на гидрометеорологических станциях для сбора и измерения количества выпавших жидких и твердых осадков круглый год.

Осадкомер Третьякова – основной прибор для измерения атмосферных осадков. Главная деталь Осадкомера Третьякова О-1 – осадкомерное ведро. Замеры обычно проводятся два раза в сутки: в 07.00 и в 19.00 методом переливы воды из ведра в измерительный стакан. С твердыми осадками – аналогичные манипуляции после того, как они растают при комнатной температуре. Количество осадков измеряется толщиной слоя выпавшей воды в мм. Умеренный дождь – 5–6 мм, сильный – 15–20 мм, ливень – более 30 мм. Чтобы примерно оценить объемы: 1 мм осадков на 1 га площади дает 900 ведер воды.

Осадкомер Третьякова О-1 состоит из приёмного сосуда, планочной защиты и тагана. Приёмный сосуд - это ведро цилиндрической формы, перегороженное обрезанной диафрагмой с отверстием для стока. С внешней стороны ведра имеется носик для слива скопленных осадков. Производитель снабдил приёмный сосуд воронкой с маленьким отверстием в центре для уменьшения испарения осадков из приёмного сосуда в жаркое время.

Осадкомер Третьякова О-1 защищен 15-ю изогнутыми по специальному шаблону пластинами (имеют форму равнобедренных трапеций). Верхние концы пластин отогнуты во внешнюю сторону и находятся в одной горизонтальной плоскости с верхним врезом приёмного сосуда. Пластины имеют вырубки с ушками, через которые проходит кольцо защиты осадкомера. Кольцо при помощи укосин крепится к опорному кольцу. Для измерения осадков в комплект поставки Осадкомера Третьякова О-1 входит измерительный стакан.

Отсчёт выполняется в целых делениях стакана по нижней части вогнутого мениска воды. Каждое деление измерительного стакана соответствует 2 см³ жидких осадков или слою жидких осадков в приёмном сосуде толщиной 0,1 мм.

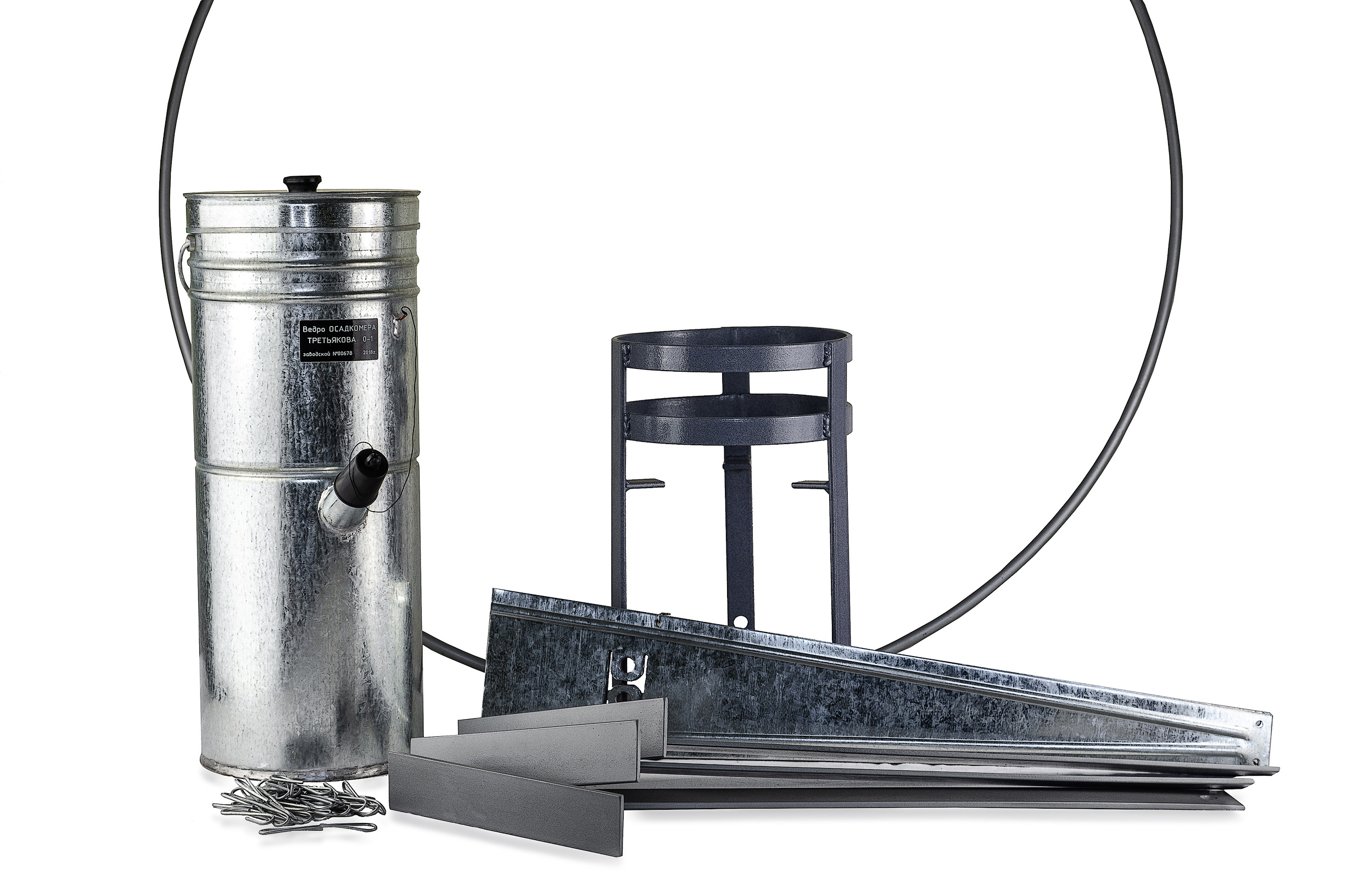

КОМПЛЕКТАЦИЯ:

Ведро - 1 шт
Крышка на ведро -1 шт
Опорное кольцо - 1 шт
Укосины -3 шт
Лепестки ветровой защиты -15 шт
Соединительные скобы ветровой защиты,таганок -1 шт

Порядок сборки осадкомера Третьякова О-1:

Через отверстия в укосинах продеть металлическое кольцо Осадкомера, одеваем по 5 ветровых планок. Кольцо соединить втулкой и плотно зашплинтовать шплинтами. На опорное кольцо с посадочным местом под ведро зафиксировать укосины с ветровой защитой болтиками М8×16. Затянуть ветровые планочки сверху и снизу цепями через отверстие, в ветровых планках загнув крючки. Установить осадкомер Третьякова О-1 на площадку, зафиксировав опорные кольца на подставку.
